Не удивительно, что схема не работает, в ней ошибки, а именно не верно подключен транзистор оптрона к микросхеме и не только. Советую внимательно изучить образцовые схемы в даташитах на ШИМ контроллер. А так же учтите, что при одинаковых частотозадающих цепях, частота ШИМ у UC3842 будет в 2 раза больше, чем у UC3844. Поэтому без корректировки схемы такая замена может быть с плачевными последствиями для БП.
И всё таки для обратноходового преобразователя я бы рекомендовал использовать UC3844 или UC3845, а не UC3842 или UC3843.

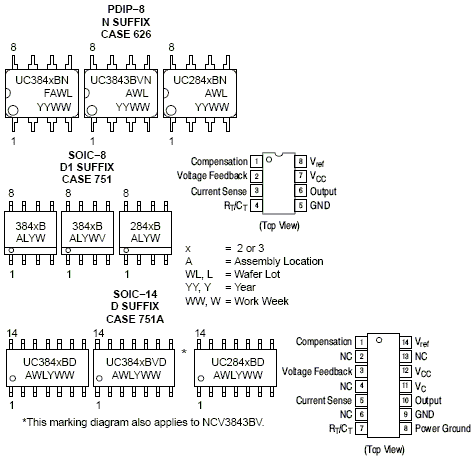

Для питания устройств Эта микруха используеться в БП для компов, но схем не встречал во всяком случае тут. Да и в интернете не густо про неё, хотелось бы узнать побольше) Схем на её основе как г.на за баней, просто искать надо. Кроме 3843 есть 42, 44, 45, почти одно и тоже, и к тому же она существует с другими префиксами, например TL, КА, AIC и.т.д, есть ещё отечественные аналоги 1033ЕУ10, 11. А самая полная и точная информация в даташите. Творчество оно для того и нужно чтобы творить! А чем Вам трансформаторный блок питания не устраивает?
Человек вроде сказал, что хочет ПН а не БП. Буду благодарен если вы в кратце ещё опишите работу схемы.
В английском не силён (к даташиту не слать! Читал - ничего не понял. А на русском не нашел.). И что за 30E и 2E5 как я понимаю надо читать 30R и 2R5?) И ещё если использовать другой стабилитрон на выходе? В смысле на другое напряжение, то на то напряжение и будет стабилизирован выход? Не нужен ли тут на выходе дроссель?
Если нужен, или желателен, то куда его пихать? До оптопары или после (то что перед конденсаторами я знаю )?
Какими цепями задаётся частота генератора и по какой формуле? Буду благодарен если вы в кратце ещё опишите работу схемы. И что за 30E и 2E5 как я понимаю надо читать 30R и 2R5?) И ещё если использовать другой стабилитрон на выходе? В смысле на другое напряжение, то на то напряжение и будет стабилизирован выход? Не нужен ли тут на выходе дроссель?
Если нужен, или желателен, то куда его пихать? До оптопары или после (то что перед конденсаторами я знаю )? Какими цепями задаётся частота генератора и по какой формуле? Если совсем коротко, то это обычный обратноход. Начала обмоток не пометил, но думаю сами догадаетесь.
В общем, шим выдает управляющие импульсы. Во время прямого хода, когда ключ замкнут, в сердечнике трансика (который является по сути многообмоточным дроселем) запасается энергия, а при разомкнутом ключе отдаётся в нагрузку. Выходной конденсатор заряжается. Должностная инструкция менеджера управителя. Как только напряжение на выходе достигает напряжения пробоя стабилитрона зажигается светодиод в оптроне. В результате 1-я ножка UC3843 оказывается замкнутой на массу и ШИМ блокируется.
Как только напряжение падает ниже напряжения стабилизации стабилитрона, работа ШИМ возобновляется. Насчет резисторов вы правильно поняли, только 2,5 Ом может оказаться слишком много, его лучше уменьшить до 0,5 - 03 ом. Напряжение стабилизации зависит от стабилитрона.
Дроссель в обратноходе не является обязательным, но если захотите поставить, ставьте после конденсаторов. До конденсаторов ставят в прямоходах и там этот дроссель обязателен. И еще один нюанс - не включайте без цепочки обратной связи, поскольку в этом случае напряжение на выходе вырастет в несколько раз. Частота задается RC на 4-й ножке вот зависимость от номиналов.
Буду благодарен если вы в кратце ещё опишите работу схемы. И что за 30E и 2E5 как я понимаю надо читать 30R и 2R5?) И ещё если использовать другой стабилитрон на выходе? В смысле на другое напряжение, то на то напряжение и будет стабилизирован выход? Не нужен ли тут на выходе дроссель?
Если нужен, или желателен, то куда его пихать? До оптопары или после (то что перед конденсаторами я знаю )?
Какими цепями задаётся частота генератора и по какой формуле? Если совсем коротко, то это обычный обратноход. Начала обмоток не пометил, но думаю сами догадаетесь. В общем, шим выдает управляющие импульсы. Во время прямого хода, когда ключ замкнут, в сердечнике трансика (который является по сути многообмоточным дроселем) запасается энергия, а при разомкнутом ключе отдаётся в нагрузку. Выходной конденсатор заряжается.
Как только напряжение на выходе достигает напряжения пробоя стабилитрона зажигается светодиод в оптроне. В результате 1-я ножка UC3843 оказывается замкнутой на массу и ШИМ блокируется.
Как только напряжение падает ниже напряжения стабилизации стабилитрона, работа ШИМ возобновляется. Насчет резисторов вы правильно поняли, только 2,5 Ом может оказаться слишком много, его лучше уменьшить до 0,5 - 03 ом. Напряжение стабилизации зависит от стабилитрона. Дроссель в обратноходе не является обязательным, но если захотите поставить, ставьте после конденсаторов. До конденсаторов ставят в прямоходах и там этот дроссель обязателен. И еще один нюанс - не включайте без цепочки обратной связи, поскольку в этом случае напряжение на выходе вырастет в несколько раз. Частота задается RC на 4-й ножке вот зависимость от номиналов.
В результате 1-я ножка UC3843 оказывается замкнутой на массу и ШИМ блокируется. Оригинальное изобретение! Коротить выход усилителя на массу. А чем же вас не устроило нормальное включение обратной связи, без остановки ШИМ?
Рт На Русском
Это не только мое решение. Это одно из стандартных решений, которое довольно часто используется. Вот, например, заводской БП Так что, это нормальное включение обратной связи и никакого криминала в этом нет. Если вы имеете ввиду обратную связь со стабилизацией по 2-й ножке, то это лишь одно из возможных решений. И там тоже контролер глушится внутренним компаратором.
Оригинальное изобретение! Коротить выход усилителя на массу.
